Program pro pořízení, editaci a archivaci údajů o kabelových sítích
Program WINKAB umožňuje v elektronické podobě zpracovávat data, která popisují telekomunikační (či jiné) kabelové rozvody. Základním prvkem programu je kabel s označenou kabelovou hlavou, která vyúsťuje do rozvaděče. V jednom rozvaděči může být více kabelových hlav. Rozvaděče jsou sdruženy do bloků (budov). Výsledkem elektronického zadání dat je kompletní popis spoje příslušející dané pobočce v cestě od telefonní ústředny přes příslušné kabely, rozvaděče až do telefonní zásuvky. Od verze 1.3 je zakomponována část Evidence, pomocí které je možno k danému spoji uvést další popisy jako je číslo pobočky, jméno, funkce, budova, umístění, skupina, typ přístroje, druh přístroje, výrobce přístroje a nad těmito parametry provádět dodatečné třídění.
Určení
Program je určen všem provozovatelům zařízení, které využívají kabelových rozvodů, jako např. telefonní ústředny, ale také EZS, hodinové rozvody apod. Program podstatně ulehčuje práci při jakýchkoliv opravách či doplňování stávajících rozvodů. Nezanedbatelnou výhodou je, že program v síťové variantě umožňuje běh na více počítačích v síti LAN najednou, což je právě stěžejním požadavkem uživatelů takovýchto zařízení. Program obsahuje řadu funkcí, pomocí kterých lze snadno a rychle definovat kabelovou síť od jejího vzniku (na zelené louce), což lze s výhodou využít v projekčních kancelářích těchto sítí. Program spolu s daty se může stát součástí předávané dokumentace o kabelových rozvodech.
Základní funkce programu

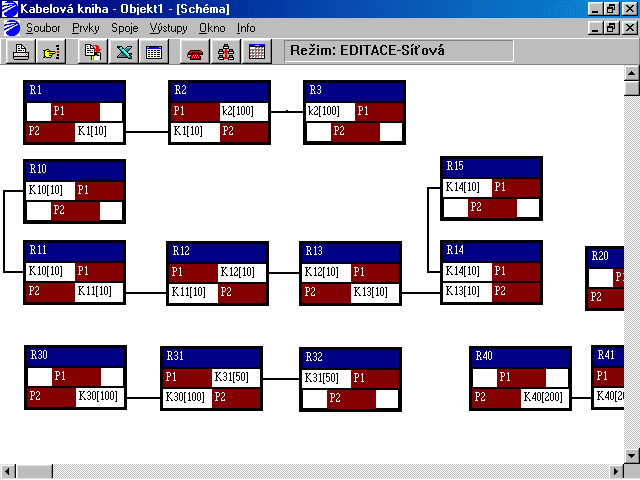

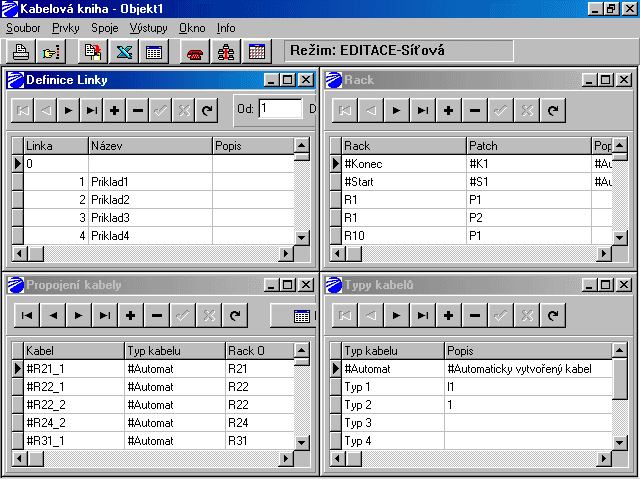

V programu se nejdříve nadefinují základní prvky programu, kterými jsou spoj, kabel a rozvaděč. Pomocí funkcí programu pak lze provést vlastní spoj tzv. od začátku až do konce t.j. např. od telefonní ústředny až po zásuvku ve zdi, přičemž program sám kontroluje zda-li právě zamýšlený pár kabelu není náhodou už použit. Navíc lze na každé kabelové hlavě označit páry, které nelze z nějakých důvodů použít (defektní páry). Výsledkem zadávání je jednoznačný popis kabelové sítě v elektronické podobě, včetně grafického zobrazení. Program umožňuje dále zadat měřící protokoly bleskojistek ke kabelovým hlavám i měřící protokoly jednotlivých kabelů.
Po zadání celé databáze lze provádět následující úlohy :
- průběh spoje (od začátku do konce, nebo jen částečně)
- obsazenost kabelových hlav
- rozložení spojů na jednotlivých rozvaděčích (setřídění dle vstupů nebo výstupů)
- vyhledání všech alternativních spojů mezi dvěma rozvaděči
Program je dodáván dle požadovaného počtu zpracovávaných poboček (spojů) a dle počtu zpracovávaných objektů. Tzn. program KABEL 200/5 značí, že se jedná o variantu pro 200 poboček a 5 zpracovávaných na sobě nezávislých objektů. Přepínání mezi objekty se provádí v nabídce. Program je k dispozici rovněž v síťové verzi tzn., že 2 či více PC sdílejí stejný datový adresář, přičemž je zajištěno, že v případě násobného zápisu dat do databáze nedojde k jejich ztrátě (databázové zamykání záznamů). Veškeré výstupy z programů lze buďto tisknout na tiskárně, přes schránku Windows přenést do jiných aplikací nebo provést přímo export do programu Microsoft Excel 97/95. Program je dodáván s HW klíčem a příslušným ovladačem pro Windows 32 bit.
